四虎精品免费国产成人-四虎精品免费久久-四虎精品免费视频-四虎精品免费永久在线-四虎精品视频-四虎精品视频在线永久免费观看

鐵素體不銹鋼 |Ferritic stain less steel

鐵素體不銹鋼在加熱冷卻時都沒有α'γ'轉變,始終保持鐵素體組織。這類鋼含鉻量較高,為17%~28%,主要是作為熱穩定鋼,也可作為耐蝕鋼。鐵素體不銹鋼由于不含鎳,生產制造成本要比奧氏體不銹鋼低,但其熱穩定性和耐蝕性在有些情況下,比奧氏體不銹鋼還要好,特別是耐氯離子腐蝕。因此,大力推廣鐵素體不銹鋼的應用,不但可以降低成本,而且還能節約寶貴的鎳資源。這樣看來,使用鐵素體不銹鋼不僅可以節約鎳,而且還是在許多特殊使用環境中的最佳選材。

產品分類 / 用途

高純Cr30Mo2、008Cr30Mo2、447J1

 高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼由于鉻含量高且含~2%Mo,因而,在含氯化物的水溶液中耐孔蝕和應力腐蝕;在耐全面腐蝕性能方面除優于316L不銹鋼 , 317L不銹鋼 ,2205不銹鋼 外,在NaOH和醋酸中,其耐蝕性與純鎳相當;在含NaClO3等氧化劑的高溫NaOH中不僅優于高純Cr26Mo1不銹鋼而且優于純鎳,與此同時,此鋼還具有良好的韌性,加工成型性和可焊性。


一、化學成分

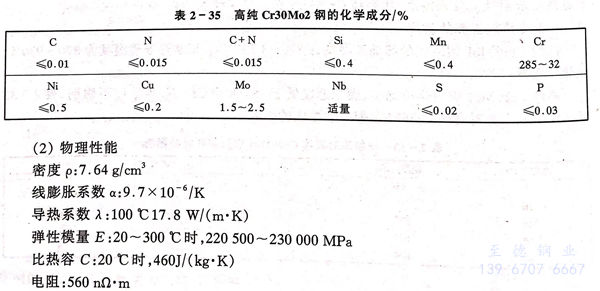

高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼的化學成分表2-35。






二、物理性能


密度p:7.64g/cm3


線膨脹系數α:9.7x10-6/K


導熱系數入:100℃17.8 W/(m·K)


彈性模量E:20~300℃時,220500~230000 MPa


比熱容C:20℃時,460J/(kg·K)


電阻:560nΩ·m



三、力學性能

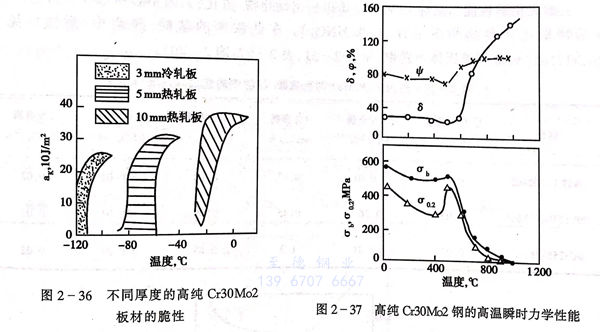

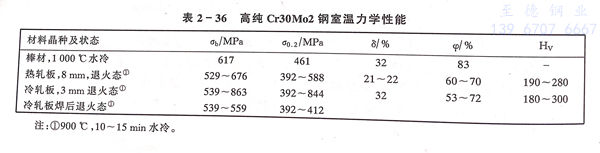

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼,其室溫力學性能見表2-36,脆性轉變溫度曲線見圖2-36。從表2-36可知,此鋼具有較高的塑性。從圖2-36可知,鋼的脆性轉變溫度隨板厚度增加往高側移動,因此要求韌性的焊接構件厚度應≤6mm,如果設計6mm以上板厚,設計上應采用復合板。圖2-36示出不同厚度的高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼板材的脆性,3mm冷軋落板脆性轉變溫度可低至-100℃以下。圖2-37系此鋼的高溫力學性能。當高于~500℃加熱時,高純Cr30Mo2不銹鋼的強度下降,塑性(8%)明顯提高。當溫度達到≥800℃時,強度很低塑性很高,進而出現超塑性現象。


圖 36.jpg


四、耐蝕性

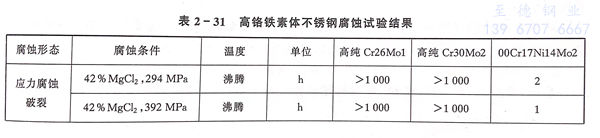

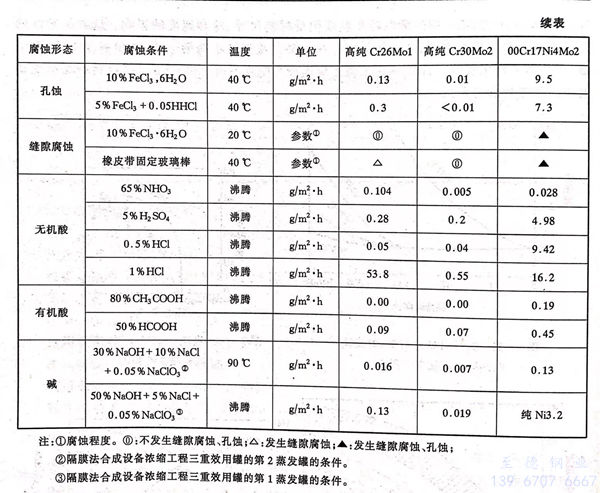

表2-31示出高純Cr30Mo2、008Cr30Mo2、,C26Mo1 及00Cr17Ni14Mo2在各種腐蝕條件下腐蝕試驗結果。



  a. 耐應力腐蝕性

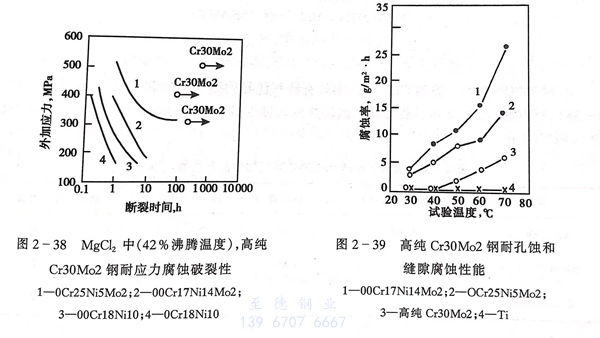

   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在氯化物溶液中具有極好的耐應力腐蝕性,如表2-31、圖2-38所示,在42%沸騰MgCl2中,即使承受高應力也不產生破裂。


圖 38.jpg


  b. 耐孔蝕、縫隙腐蝕性


   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼由于高Cr加2%Mo,低碳、氮,顯示出優異的耐孔蝕、縫隙腐蝕性能,例如表2-31、圖2-40所示,在10%FeCl3·6H2O,5%FeCl3+0.05mol HCl水溶液中,耐孔蝕、縫隙腐蝕性優于含2%Mo的Cr-Ni奧氏體和雙相不銹鋼




  c. 耐無機酸性能

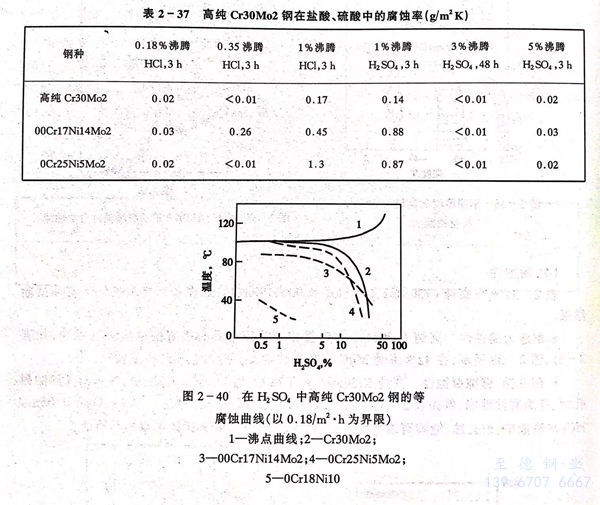

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼難以析出碳化物、氮化物,因不容易形成貧鉻層,所以有著特別優異耐晶間腐蝕性(65%HNO3)。在低濃度的鹽酸、硫酸中,耐蝕性優于00Cr17Ni14Mo2等奧氏體不銹鋼(見表2-31,表2-37,圖2-40)。


d. 耐有機酸腐蝕

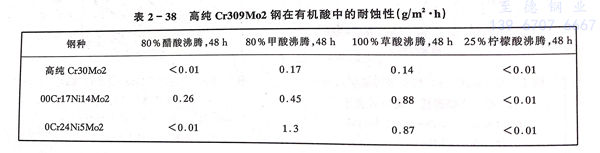

  高純(Cr30Mo2)447J1不銹鋼具有特別優異的耐有機酸腐蝕性能(見表2-31、表2-38),對甲酸、乙酸及其混酸均顯示出優異的耐蝕性,高純Cr30Mo2 優于00Cr17Ni14Mo2和0Cr25Ni5Mo。




e. 耐堿

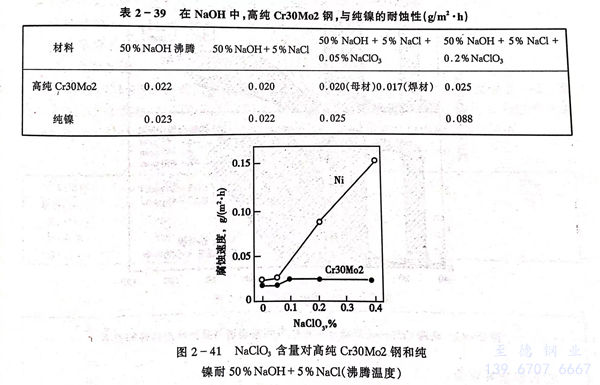

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在隔膜法合成NaOH制造的濃縮工序中有著優異的耐蝕性(見表2-31),在含NaCl,NaClO3的NaOH中耐蝕性優于純Ni(見表2-39,圖2-41)。需要指出,在280℃,濃度為60%的NaOH中,只有當NaClO3濃度超過100ppm時,Cr30Mo2鋼的腐蝕率才能從30~36mm/a降低到1~1.5mm/a。





五、冷熱加工和熱處理


  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼與高純Cr26Mo1鋼相似有極佳的熱加工性能,適宜的熱加工溫度為870~1150℃。


  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼熱處理為980~1020℃加熱后急冷。


  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼冷加工硬化傾向小,深沖性好,延性小,易于冷加工,適于制造冷沖壓部件。



六、焊接性能

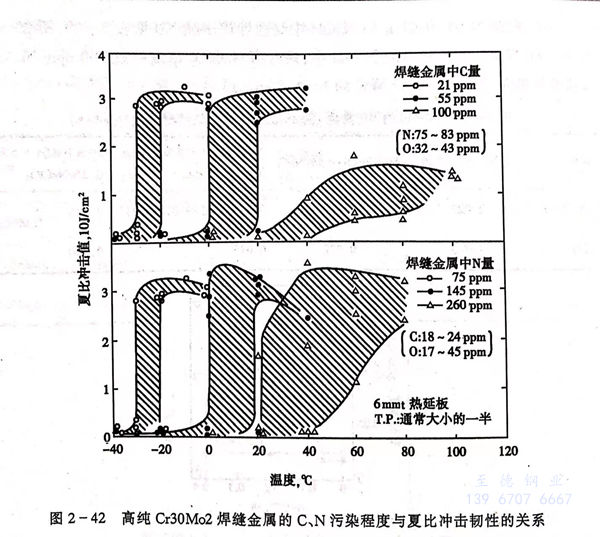

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼可采用鎢極氬弧焊和金屬極氬弧焊接。當需要填充金屬,可采用同樣的材料。焊接時要極力防止C、N2、O2等不純物的污染,圖2-42指出焊接部分,C、N2污染程度與夏比沖擊特性的關系,隨著C、N2的增加韌性顯著惡化。


圖 42.jpg



七、典型用途


  ①. 醋酸、乳酸等有機酸及其衍生物的制造設備。


  ②. 苛性鈉生產濃縮工序的設備。


  ③. 含氯離子容易引起00Cr17Ni14Mo2等奧氏體不銹鋼應力腐蝕、孔蝕、縫隙腐蝕環境。


  ④. 排煙脫硫等防止公害的設備。


  ⑤. 火力發電廠冷凝器,例如日本東京灣火力發電廠海水冷卻用高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼無縫管已使用12.5年。


  ⑥. 石油精煉設備


  ⑦. 要求耐蝕性和磁性部件,如電磁閥芯材料、鐘、表等。



主站蜘蛛池模板: 亚洲天天做日日摸天天做 | 日本黄色福利视频 | 日日做日日摸夜夜爽 | 青草草在线观看免费视频 | 狠狠操网站 | 色综合美国色农夫网 | 9久久99久久久精品齐齐综合色圆 | 普通话对白国产精品一级毛片 | 国产三级国产精品国产国在线观看 | 久久剧场 | 天天插综合 | 91福利国产在线观一区二区 | 国产一区二| 无遮挡一级毛片性视频不卡 | 亚洲国产色婷婷精品综合在线观看 | 色综合色狠狠天天综合色 | 24小时日本www | 老色鬼久久综合第一 | 久久免费视频在线 | 免费毛片二级c片观看动漫 免费毛片视频 | 亚洲精品日韩一区二区日本 | 丁香花成人另类小说 | 亚洲欧美日韩视频一区 | 国产精品黄页在线播放免费 | 黑人巨大粗xxxxxx | 国产老湿机福利视频在线观看 | 中文欧美一级强 | 俄罗斯美女bbbbxx | 国产精品五月色六月婷婷 | 中文字幕日韩精品有码视频 | 韩国免费播放一级毛片 | 中文字幕乱码视频中文字幕14 | 毛片视频免费 | 欧美亚洲综合另类成人 | 2020天天狠天天透天干天天怕 | 久久99亚洲精品久久久久 | 欧美色啪| 在线综合网 | 久久99精品久久久久久首页 | 欧美三级毛片 | 亚洲精品亚洲人成在线观看麻豆 |
